現在各地水上樂園風生水起 、遍地開花，每逢假期，這里都是人聲鼎沸、歡聲笑語。大家對水上樂園設備的第一印象，往往都是高大佇立的鋼結構軌道，五顏六色的滑道，為其鮮艷的外形和色彩著迷，但是很少有人注意到隱藏在混凝土立柱里面的、毫不起眼的預埋件。正是這些毫不起眼的預埋件，讓游客朋友們可以盡情歡樂，保障著他們的生命安全，讓大家在玩樂中沒有后顧之憂。

       那么什么是預埋件呢？預埋件就是在結構澆筑時，預先安置的用于后期產品(結構)安裝的固定或連接用件，預埋件大多由金屬制造 。在水上滑梯設備安裝中，預埋件主要分成預埋件，預埋板和預埋套管（如圖所示）。

       作為水上樂園設備基礎承重的預埋件，其安裝精度直接關系著整個鋼結構構件整體質量安全性和可靠性，是水上游樂設施安裝過程中最為關鍵的一個環節。那么如何保證預埋件的安裝精度呢？我認為可從以下幾方面進行管控：

一、   熟悉圖紙

1、研究坐標

       根據廣州牧童水上樂園設備有限公司提供的條件圖，結合地勘報告、建筑、結構等，深化施工詳圖，確定設備單體的位置，預埋件的相對位置關系等等。提前與土建單位對預埋件安裝事宜進行溝通協調，確保預埋件的順利施工。要求測量工程師對設備安裝圖紙的非常熟悉。通過設備安裝圖紙和土建施工圖紙的反復核對，確定圖紙的準確性與完整性。

2、核對坐標

       根據施工詳圖的坐標信息，與現場施工實際情況進行核對，并對有誤坐標進行及時反饋，避免因圖紙差異造成后期預埋件施工錯誤，耽誤后續主體機構安裝進度。

3、確定坐標原點

       利用施工詳圖上提供的坐標原點或者其他位置點，確定全部點位的相對位置關系。

4、坐標轉換

       將業主提供的控制點坐標（絕對坐標）進行計算或者相對位置關系轉換成提資圖上提供的相對坐標，并確保各控制點閉合，整理存檔。

5、計算坐標

       根據業主提供的提資圖中的坐標信息，二次深化計算出預埋件施工過程中所需要的測量坐標，為預埋件施工及復測提供理論依據。

6、測量儀器

       設備預埋件設計圖紙要求誤差在±5mm，為確保安裝精度，選擇高精度儀器

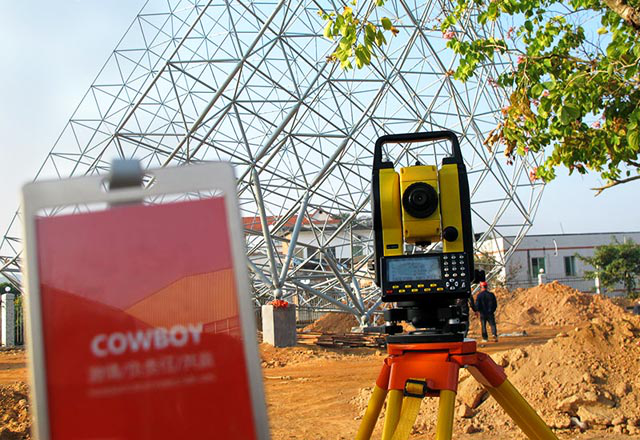

比如：全站儀（如上圖）

儀器參數：

測角精度 2″

精度/測量時間標準：1.5mm + 2×10-6D / 2.4s ，

快速：3mm + 2×10-6D / 0.8s

二、控制網布設

       為保證控制點準確性，測量工程師需要在土建單位的控制點基礎上進項重新布控，保證控制點精度能夠滿足設備安裝的需要，并做好相關記錄。同時對控制點做好圍護工作，盡量避免意外因素導致控制點位移施工條件允許的情況下，采用觀測臺布控，可以更好的保證控制網的準確性。測量工程師需要根據業主提資在圖中提供的坐標信息的基礎上進行二次深化計算，為預埋件施工及其過程控制提供理論依據。

三、預埋件組裝

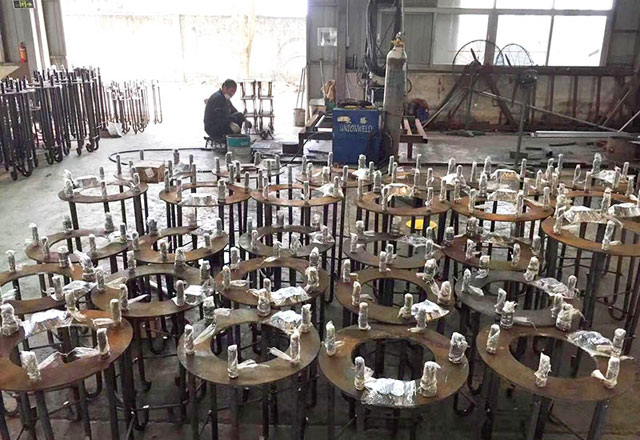

1、預埋件組裝

       預埋件的組裝直接影響著預埋件的精度。在預埋件組裝過程中，每個預埋件從組對，運輸至現場的各個環節中，都要有專人對預埋件尺寸進行校核，確保螺栓與螺栓中心誤差不能大于±5mm。同時，為防止?jié)仓A(chǔ)時混凝土污染，定位板上方螺紋要用膠布纏繞，定位板下方隔離螺紋包裹膠布或套管要保證圖紙設計長度。

2、預埋件定位

       在安裝過程中，為保證測量精度，采用高精度全站儀。

       坐標精度要求：X 、Y坐標誤差不得大于±5毫米；Z坐標誤差不得大±5毫米。

       安裝預埋件主要分為預埋件安裝，預埋件測量，預埋件清理及成品保護三個主要步驟。

        預埋件安裝前，需要對土建預留的鋼筋籠或者基礎位置進行復核，在其標高，位置滿足預埋件安裝要求后方可進行預埋件安裝。

3、焊接加固

       制作獨立鋼筋支撐架體系，對預埋件進行加固。鋼筋支撐架體系需與土建結構鋼筋分離，減少在后續土建施工過程中對預埋件的影響。

五、預埋件測量

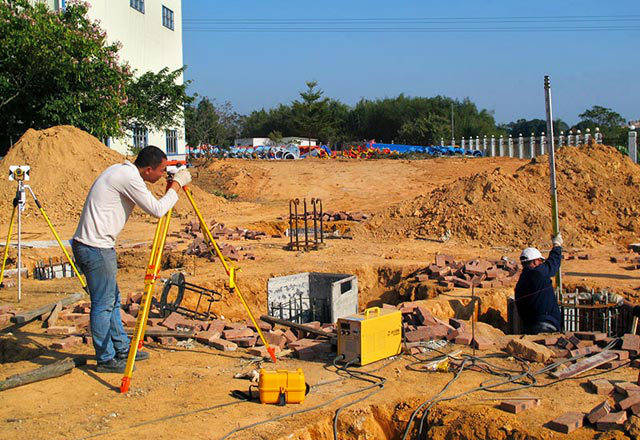

1、定位測量

       在安裝過程中，測量員通過使用全站儀對預埋件位置全程監控，指導安裝人員對預埋件進行定位，然后復測（第一次），使其絕對位置滿足X,Y軸誤差≤±5mm，Z軸誤差≤±5mm。

預埋件加固加固完畢后進行復測（第二次），保證其滿足精度要求。若出現超差，及時進行改正。

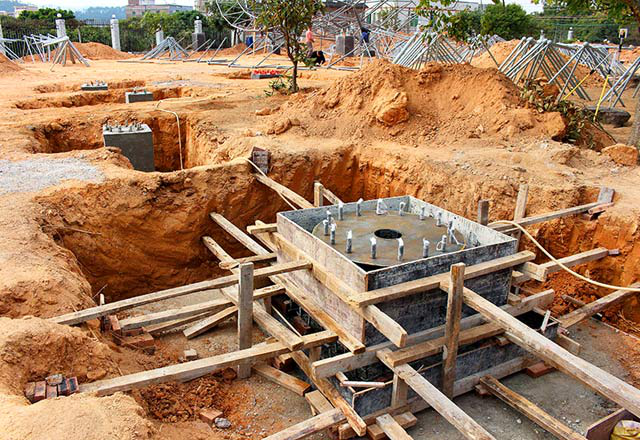

2、澆筑前復測

       土建方完成鋼筋籠綁扎及模板支護后，對預埋件進行復測（第三次）并做好記錄。填寫預埋件混凝土澆筑前測量成果報告并通知業主監理，外方等相關單位進行現場驗收并完善資料。

3、澆筑過程中測量

       在澆筑過程中，要進行跟蹤測量，防止混凝土澆筑時影響預埋件精度。

4、澆筑完成復測

       在混凝土澆筑完成后半小時內進行預埋件混凝土澆筑后復測（第四次），對有偏差的預埋件及時進行處理，保證預埋件誤差在允許范圍內并完善資料。

六、預埋件成品保護

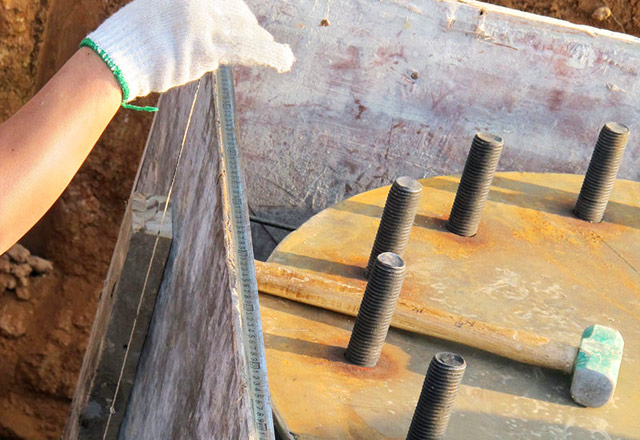

       在混凝土澆筑前，使用塑料套管，保護罩或用膠布纏繞螺桿，以免混凝土澆筑時螺桿污染?；炷聊毯螅皶r清理基礎及螺桿表面混凝土殘渣，并采用給螺桿涂抹潤滑油等方式進行防銹處理。

       通過以上步驟，就可以很好的控制預埋件安裝過程中的人為誤差，使安裝完成的預埋件達到我們預期的要求，為下一步鋼結構的安裝創造良好的施工條件，保證水上滑梯設備安全、高質量、快速地安裝完成。

       廣州牧童水上樂園設備有限公司的每一個項目背后都有一批專業的工程師和項目經理的鼎力支持，他們能夠保證您的水上樂園里每一套設備都經過專業的安裝并符合安全條件供游客玩耍，我們的項目都是按照行業內最高的質量標準和最前沿安全規范，安裝和管理，保證您的水上樂園在運營時減少設備故障帶來的損失，給游客帶來良好娛體驗，從而提高游客重游率。
